21 juillet 2014

Réparation de la makerbot

Bonjour à tous,

Mardi (dernier, oui, une semaine de retard...), Marylin est venue au P@m de Paese Novu avec la Makerbot du CSJC.

Cette imprimante 3D, au demeurant de très bonne qualité, à un gros défaut en ce moment : elle ne fait que pas marcher !

Symptômes : au bout d'un moment, le plastique ne sort plus par les buses.
Causes (possibles) :
  • Les buses sont bouchées
  • Le filament est bloqué (chose qui peut découler du premier point)
  • Autre chose, mais qui impliquera obligatoirement un des deux premiers point.

Tout d'abord, vérification des buses, et elles ne sont pas bouchées (le plastique coule de lui même lorsqu'il commence a chauffer, car comme beaucoup matières que l'on chauffe, celle-ci s'étend)


Cela signifie donc que le filament se bloque quelque part...

Après quelques test, nous n'avons pas réussi à reproduire le blocage, tout a bien fonctionné.
La seule chose que nous ayons faite, c'est d'augmenter la température de 5°C. Ce faisant, le filament était un peu plus chauffé, donc un peu plus visceux, donc opposait moins de force au mécanisme d'entraînement, qui du coup ne creusait plus dans le filament jusqu'à perdre totalement l'adhérence... Un peu comme l'effet boule de neige en somme.

Mais c'était sans compter un détail auquel nous n'avions pas pensé...

Car le lendemain, lors de son intervention au CSJC, la bête s'est encore bloquée.
Après une rapide réflexion, j'ai pensé ce fameux petit détail.
Les objets imprimés dans le cadre de cette intervention sont assez petits, avec plein de petits détails assez rapprochés (ce sont des porte clés personnalisés).

Or, il existe une fonction dans les logiciels de "découpe" ("slicers") qui permet d'indiquer à l'imprimante  "d'aspirer" une petite quantité de filament lorsque la buse se déplace sans déposition de plastique.
Cela s'appelle la rétractation et permet d'éviter une sorte de toile d'araignée plastifiée tout autour de l'objet imprimé ("Oozing", dans le jargon anglophone) causée par le plastique qui coule naturellement  (cf. plus haut). C'est pas gênant en soi, mais très ch*** a enlever ^^

Or, sur de petits déplacements, et de façon répétée, le filament ainsi aspiré et repoussé peut finir par s'empâter, et bloquer le conduit, ce qui bouche la buse non pas sur la sortie mais sur l'entrée.
J'ai déjà eu ça sur ma machine (et depuis j'utilise plus du tout la cette fonctionnalité), mais je pensais pas que la makerbot y était aussi sensible

A titre d'info, voici où on peut changer ce réglage dans ReplicatorG.
En fait, il ne s'agit pas vraiment du réglage de la rétractation, mais plutôt de la distance au dela de laquelle la rétractation aura lieu... Réglée à 20mm, cela permettra de réduire le nombre de rétractation sur des petits objets, mais pas (trop) sur des grands... Une sorte de compromis



Les test sont en cours, mais je pense que ça peut venir de là...


8 juillet 2014

Assemblage d'une #MiniCut2D à Folelli

Bonjour,

Hier, avec Marylin et Thomas, les animateurs de Folelli, nous nous sommes rencontrés afin de procéder à l'assemblage d'une MiniCut2D...


Hein ?!

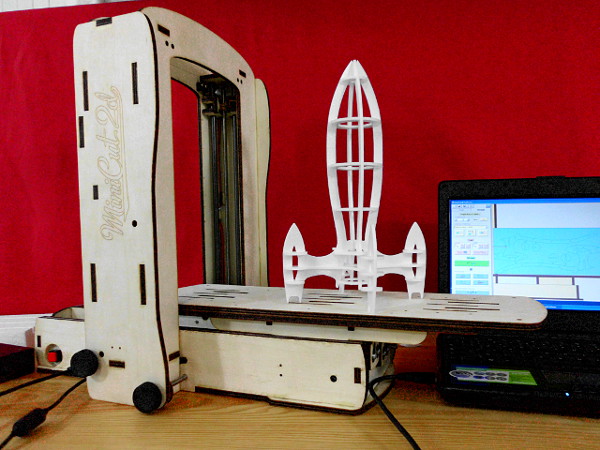

Une MiniCut2D est une machine qui permet de découper des formes dans de la matière (comme du balsa ou polystyrène par exemple, mais pas uniquement).

Cela peut servir à confectionner des lettrages (pour une expo, par exemple) ou encore en modélisme (pour faire des zavions !), et à plein d'autres choses encore (visitez le site de MiniCut2D, ainsi que FilChaud.com pour avoir une idée des possibilités)

La machine arrive en kit à assembler soi même, c'est parfois un peu pointu, mais très intéressant !

Nous avons commencé à 9h et terminé à 17 ! Faut dire qu'on voulait pas se planter, donc on a bien pris le temps nécessaire pour chaque étapes.

Voici quelques photos de l'assemblage (il y en aura d'avantage lorsque Folelli publiera son article... Preum's ! :P )











La bonne nouvelle, c'est que....... ça fonctionne ! :D
Faudra juste prendre le temps de se familiariser avec les réglages et les quelques subtilités du logiciel de contrôle.

L'autre bonne nouvelle, c'est que la machine tournera entre folelli et paese novu en fonction des besoins, donc ça promet des ateliers sympa :)
